VACUU·SELECT + VACUU·VIEW extended, KF DN 16高真空控制套装

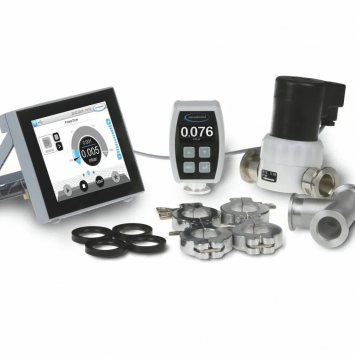

VACUU·SELECT高真空控制套装能够用于真空度从常压到10-3mbar区间的真空控制。套装包含：VACUU·SELECT真空控制器，高真空规，耐化学腐蚀的直通电磁阀VV-B 15C，以及通过小型法兰（KF）连接到真空系统所需的连接件。VACUUBRAND 提供带有两种不同小法兰连接的高真空控制套装。 KF DN 16 高真空控制套装与我们的旋片泵 RE / RZ 2.5 至 RE / RZ 6 以及我们的化学杂交泵 RC 6 兼容。KF DN 25 高真空控制套装与我们的 VACUU·PURE 螺杆泵和 RE / RZ 9 旋片泵兼容。 凭借其直观的、基于应用程序的用户界面，用户能够利用控制器快速达到所需的高真空过程。对于复杂的工艺流程，可以修改预定义的应用程序，并创建新的应用程序来优化流程条件。搭配的直通电磁阀和真空规通过******VACUU·BUS系统自动识别配置。



性能特性

此款高真空控制套装适用化学实验室所有高真空应用，真空控制范围为常压至高真空(10-3mbar)

图形化用户界面，操作简单

预定义的应用程序能快速完成实验，并得到可重复的结果

应用编辑器允许轻松定制个性化应用

经久耐用的VACUU·VIEW extended真空规测量的真空度范围广泛，而且具有优异的耐化学腐蚀性和机械强度。



技术指标

测量范围上限：1100/ 825 mbar/torr

测量范围下限：0.1 / 0.1 mbar/torr

测量原理：陶瓷隔膜传感器+ 陶瓷夹套皮拉尼传感器

测量精度：指示值的+- 15%，在0.01-5 mbar/hPa/torr的范围内 / +-3 mbar 为 > 5 mbar mbar/hPa/torr

温度系数：+- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K

真空接头：KF DN 16 小法拉 / DN 10 mm 软管喷嘴接头

更低环境温度（存放），单位：℃。：-10 °C

更高环境温度（存放），单位：℃。：60 °C

更低环境温度（运行），单位：℃。：10 °C

更高环境温度（运行），单位：℃。：40 °C

连续运行时抽取介质的更高允许温度：40 °C

短暂运行时抽取介质的更高允许温度：80 °C

材料外壳：具有良好化学耐腐蚀性的坚固的塑料外壳

防护等级：IP 40

Protection class UL50E：Type 1

保护等级：IP 41

NEMA Type Frontseite：Type 2

尺寸（长x宽x高）：152 x 127 x 41 mm

重量：0.6 kg

VACUU-BUS（24V DC)的更大电流：4 A

连接电缆长度（米）：2 m

通讯：Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required)

NRTL 标准：是

货品配置：高真空控制套装，包含：VACUU·SELECT真空控制器（未内置真空传感器及放气阀）配VACUU·VIEW extended传感器，电源，接口为KF DN 16的直通电磁阀和三通，接口为DN 10mm的软管嘴接头（PP材质），卡箍和密封圈，连接后即可使用
