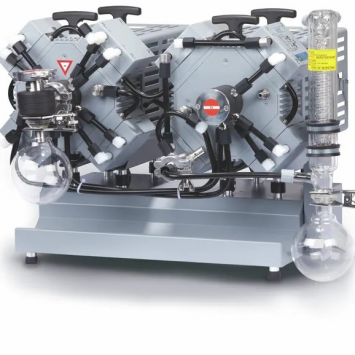

化学隔膜泵 功能描述

ATEX防爆化学隔膜泵具有无油化学隔膜泵的所有优点。主要应用于有潜在爆炸气氛的旋转蒸发仪或真空干燥箱等。ATEX防护包括泵腔内（与所抽气体接触）及泵的外界环境。泵的所有沾湿部件都具有非常好的耐化学腐蚀性，并主要由抗静电材料制成。发货时配备一个单独的气镇接口，用于连接惰性气体源。

性能特点

卓越的化学耐腐蚀性和蒸汽耐受性

直接连接230V / 50Hz 单相电源的防爆型电机， 集成自锁过载和过热保护
现有的保护措施完全满足了客户的所有技术要求
内部和出气口有过压安全泄压阀
可靠的膜片安全技术，可附加惰性气体吹扫和膜片破损保护

技术数据和图表

最大抽速 50 Hz   ： 8.1 m3/h
极限真空    ：2 mbar / 1.5 torr
开启气镇的极限真空    ：10 mbar / 7.5 torr
泵头数    ：8
级数    ：4
真空控制器    ：17
最低环境温度（运行），单位：℃。    ：10 °C
最高环境温度（运行），单位：℃。    ：40 °C
最低环境温度（存放），单位：℃。    ：-10 °C
最高环境温度（存放），单位：℃。    ：60 °C
最大出气口压力 (绝对压力)    ：1.1 bar
进气口连接    ：KF DN 25 小法兰
出气口连接    ：软管喷嘴接头 DN 8-10 mm
冷却液接口    ：2个 DN 6-8 mm 软管喷嘴接头
额定功率（千瓦）   ： 0.5 kW
额定速度，单位：50/60 Hz    ：1500 min-1
防护等级    ：IP 54
尺寸长 mm    ：649 mm
尺寸宽 mm    ：525 mm
尺寸高 mm    ：452 mm
重量    ：64 kg
噪音水平 50 Hz/1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®)    ：52 dBA
ATEX-认证    ：抽气腔（所抽气体）： II 2G Ex h IIC T3 Gb X, 使用惰性气体吹扫的环境：II 2G Ex h IIB T4 Gb X, 不使用惰性气体吹扫的环境：II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb
NRTL 标准    ：否
提供的选项    ：泵体安装完毕，连接即可使用，配2米无插头电缆，附带说明书。MV 10C EX泵带两根电缆（两个电机）。 配AK和EK（500）
标称电压范围1    ：230 V
电源频率1    ：50 Hz
